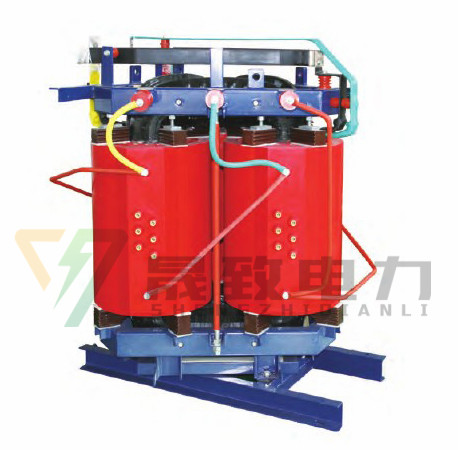

SCB10-RL立體卷鐵芯干式變壓器.采用立體三角形卷鐵心核心部件，經過拼裝和退火后，三相磁路完全對稱.磁組大大減小，激磁電流、穿戴損耗顯著降低。上、下夾件均為整體式，保護整個鐵心在制造、運輸、安裝過程中不受外力.且可有效壓緊和支承線圈，提高了變壓器抗突發短路能力。型鋼結構的夾件，有效抑制噪聲在夾件內的振蕩，使變壓器的噪聲保持在理想狀態。

　　SCB10-RL立體卷鐵芯干式變壓器除具有常規干式變壓器安全、過載能力強等到優點外，還具有空載損耗與激磁電流小，噪音低，防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能好、體積小，重量輕，外形美觀等特點。產品主要性能指標均優于標準。適宜用于防火要求高的環境中，適用于高層住宅、機場、車站、碼頭、地鐵、醫院.發電廠、冶金行業、購物中心、居民密集區及石油化工、等場所。

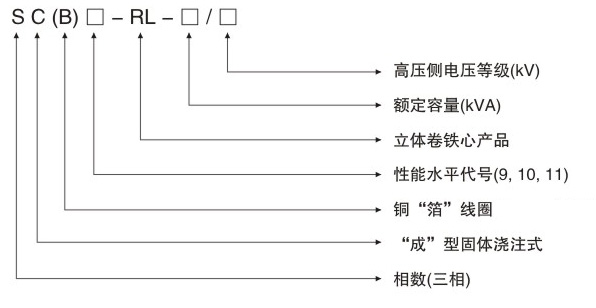

SCB10-RL立體卷鐵芯干式變壓器型號含義：

　　SCB10-RL立體卷鐵芯干式變壓器產品結構

　　>>>立體三角形卷鐵心

　　采用立體三角形結構，將鐵心的排列方式進行了更加合理的組合，采用三個完全相同的單框拼合成立體等邊三角形，實現產品的三相鐵心磁路完全對稱等長.確保三相供電平衡，并使磁阻大大減小，激磁電流，空載損耗顯著降低。

　　鐵心固化采用立體三角形卷鐵心專有固化工藝，固化效果好.保證鐵心在裝配、運輸及運行過程中不變形，從而降低鐵心空載損耗及噪聲。

　　>>>繞組

　　線圈由高壓線圈與低壓線圈組成，低壓線圈為箔式或圓筒式結構，且端絕緣用樹脂混料粘封;高壓線圈采用分段日筒式結構，且整個線圈導體都被環氧樹脂的固體絕緣層所包封。

　　>>>真空壓力澆注

　　高壓采用薄絕緣澆注結構，在真空狀態用環氧樹脂混全填料澆注而成。澆注過程嚴格控制烘焙、預熱，澆注，保真空，卸壓、凝膠、固化、脫模等工藝過程控制的溫度，真空度，杜絕澆注后繞組出現氣泡、開裂等缺陷。澆注的樹脂混合料可完全浸透到線圈的各個間隙中，杜絕空隙的存在，有效的抑制局部放電現象產生，局部放電最不超過10pC.

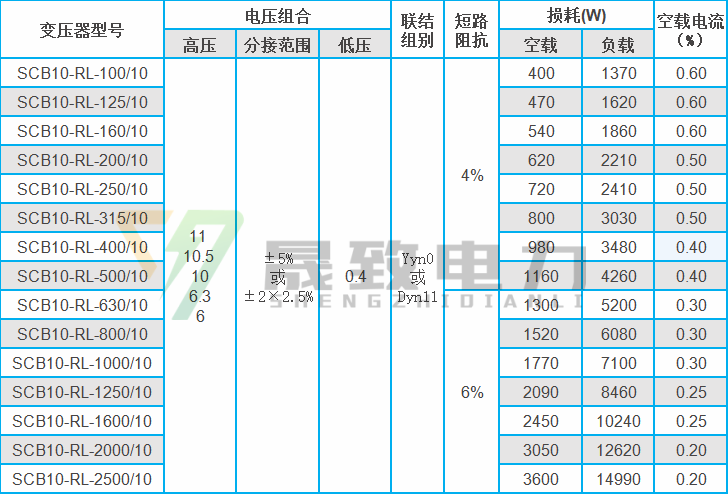

SCB10-RL立體卷鐵芯干式變壓器產品參數：
